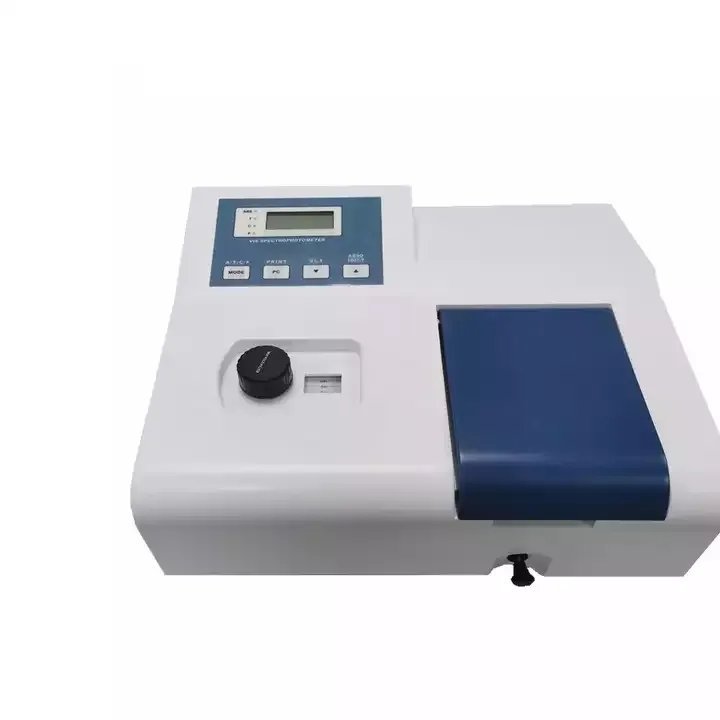

مقياس طيف ضوئي احادي الشعاع من شركة Lasany، طراز LI-721، يعمل بنظام أحادي الشعاع (Single Beam) ومزود بمعالج دقيق (Microprocessor). يغطي الجهاز نطاقاً طيفياً يمتد من 320 نانومتر إلى 1020 نانومتر في المنطقة المرئية والقريبة من تحت الحمراء.
يتم ضبط الطول الموجي يدوياً باستخدام قرص في اللوحة الأمامية، ويتميز بعرض نطاق ترددي طيفي 2 نانومتر، مما يوفر دقة عالية في الفصل الطيفي. يحتوي على حامل عينات مقاس 50 ملم، ويوفر إمكانية نقل البيانات عبر منفذ RS232 إلى جهاز الكمبيوتر.
الأساس العلمي لعمل مقياس طيف ضوئي احادي الشعاع
يعتمد مقياس طيف ضوئي احادي الشعاع على قانون بير-لامبرت (Beer-Lambert Law)، الذي يربط الامتصاصية الضوئية بتركيز المادة في المحلول. عند تمرير شعاع ضوئي أحادي الطول الموجي عبر عينة سائلة موضوعة في كيوفيت (Cuvette)، يقوم الكاشف الضوئي بقياس شدة الضوء النافذ. يحسب المعالج الدقيق الفرق بين الشدة الساقطة والشدة النافذة، ويُخرج النتائج على هيئة:
- الامتصاصية (Absorbance): مقياس لكمية الضوء الممتصة.
- النفاذية (Transmittance): النسبة المئوية للضوء النافذ.
- التركيز (Concentration): يُحسب تلقائياً بناءً على معامل الامتصاص المولي ومسار الضوء.
العلاقة الرياضية:
A = ε × b × c
جدول المواصفات الفنية — مقياس طيف ضوئي احادي الشعاع Lasany LI-721
| المواصفة | التفاصيل الفنية |
|---|---|
| الموديل | Lasany LI-721 |
| النظام البصري | أحادي الشعاع (Single Beam) |
| نطاق الطول الموجي | 320 نانومتر – 1020 نانومتر |
| طريقة ضبط الطول الموجي | ضبط يدوي باستخدام قرص في اللوحة الأمامية |
| عرض النطاق الترددي الطيفي | 2 نانومتر |
| دقة الطول الموجي | ±2 نانومتر |
| نطاق الامتصاصية | 0 – 2.0 A |
| نطاق النفاذية | 0% – 100% T |
| دقة الامتصاصية | ±0.004 A عند 1 A |
| المعالج | معالج دقيق مدمج (Microprocessor) |
| الشاشة | شاشة LCD رقمية |
| مصدر الضوء | مصباح هالوجين تنجستن (Tungsten-Halogen Lamp) |
| الكاشف الضوئي | خلية ضوئية سيليكون (Silicon Photodiode) |
| حامل العينات | 50 ملم |
| وضعيات القياس | الامتصاصية / النفاذية / التركيز |
| منفذ البيانات | RS232 لنقل البيانات إلى جهاز الكمبيوتر |
| الجهد الكهربائي | 220V ± 10%، 50/60 هرتز |
| التطبيقات | المختبرات الطبية، الكيمياء التحليلية، مراقبة الجودة، البحث العلمي |
مميزات مقياس طيف ضوئي احادي الشعاع LI-721
- معالج دقيق مدمج يضمن حسابات سريعة ودقيقة للامتصاصية والتركيز والنفاذية، مع تقليل الأخطاء البشرية.
- نظام بصري أحادي الشعاع بسيط وموثوق، يوفر استقراراً في القراءات على المدى الطويل.
- نطاق طول موجي واسع يغطي 320–1020 نانومتر، مما يتيح تحليل المحاليل الملونة والبروتينات والمركبات العضوية.
- ضبط يدوي دقيق عبر قرص في اللوحة الأمامية، يمنح المستخدم تحكماً مباشراً في اختيار الطول الموجي المثالي.
- عرض نطاق ترددي طيفي 2 نانومتر يوفر فصلاً طيفياً عالياً ويقلل من التداخل بين المركبات المتقاربة طيفياً.
- حامل عينات مقاس 50 ملم يسمح باستخدام خلايا قياسية متنوعة الأحجام في التحاليل المختلفة.
- شاشة LCD رقمية تعرض النتائج بشكل واضح ومباشر في بيئات المختبر.
- منفذ RS232 يتيح نقل البيانات إلى الحاسوب لتحليل إحصائي أعمق وتوليد تقارير مخبرية.
- تصميم ميكانيكي مستقر يتحمل العمل المستمر مع نظام بصري محمي من الغبار والاهتزازات.
مجالات استخدام مقياس طيف ضوئي احادي الشعاع
- المختبرات الطبية: قياس البروتين الكلي، الجلوكوز، الكوليسترول، البيليروبين، والإنزيمات في عينات الدم والسيروم.
- الكيمياء التحليلية: تقدير تركيز المحاليل الملونة والأيونات المعدنية باستخدام المؤشرات اللونية.
- مراقبة جودة المياه: قياس نترات النيتروجين، الفوسفات، والكلور في مياه الشرب والمياه الصناعية.
- صناعة الأغذية: تحليل الأصباغ الطبيعية والاصطناعية، والمواد الحافظة، ونسبة السكر.
- البحث العلمي والتعليم: تدريس مبادئ التحليل الطيفي والأبحاث في الجامعات ومراكز البحث.
الأسئلة الشائعة حول مقياس طيف ضوئي احادي الشعاع
ما الفرق بين مقياس طيف ضوئي احادي الشعاع LI-721 وأجهزة UV-VIS؟
مقياس طيف ضوئي احادي الشعاع LI-721 يغطي النطاق 320–1020 نانومتر فقط ويستخدم مصباح هالوجين تنجستن. أما أجهزة UV-VIS فتغطي النطاق فوق البنفسجي (190–380 نانومتر) بالإضافة إلى النطاق المرئي، وتستخدم مصباح ديوتيريوم إضافياً، مما يجعلها مناسبة لتحليل DNA/RNA والمركبات العطرية.
هل يحتاج مقياس طيف ضوئي احادي الشعاع إلى معايرة دورية؟
نعم. يُنصح بإجراء معايرة دورية باستخدام محاليل قياسية معروفة التركيز (Blank و Standard) للحفاظ على دقة القراءات واستقرار النظام البصري.
كيف يتم نقل البيانات من مقياس طيف ضوئي احادي الشعاع إلى الكمبيوتر؟
عبر منفذ RS232 المدمج في الجهاز، يمكن توصيله بحاسوب مباشرة لنقل نتائج القياسات إلى برامج جداول البيانات أو برامج التحليل المخبرية.
ما نوع الكيوفيت المستخدم مع مقياس طيف ضوئي احادي الشعاع؟
يُستخدم كيوفيت زجاجية (Glass Cuvette) للنطاق المرئي (320–1020 نانومتر). يدعم حامل العينات مقاس 50 ملم استخدام خلايا قياسية متنوعة الأحجام حسب متطلبات التحليل.
هل مقياس طيف ضوئي احادي الشعاع LI-721 متوفر في اليمن؟
نعم. الجهاز متوفر في اليمن عبر متاجر التجهيزات المخبرية المتخصصة، مع دليل تشغيل باللغة العربية ودعم فني محلي.
